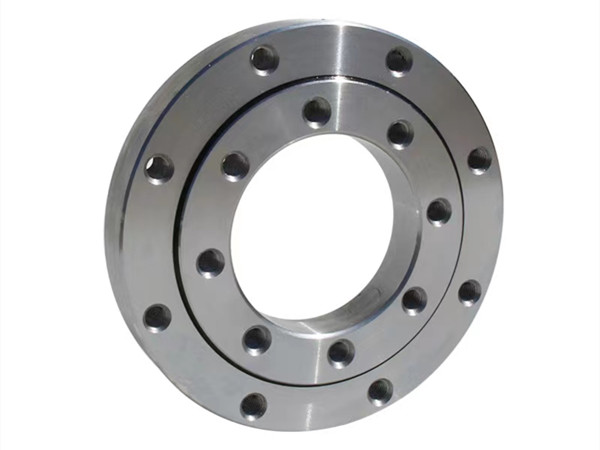

无齿转盘轴承

1.无齿转盘轴承的优点　　　　承载能力强：无齿转盘轴承可承受较大的径向和轴向负荷，并能承受瞬间的较大冲击负荷。　　　　旋转精度较高：无齿转盘轴承具有良好的旋转精度，能满足各种复杂的运动状态和工作环...

在线留言 18568992278

尺寸参数

产品介绍

无齿式	外径	内径	总高	外圈孔距	内圈孔距	外圈孔数	内圈孔数	外孔孔径	内孔孔径	单层厚度	内外圈差	参考重量 (kg)
DL	D	d	H	D1	d2	N1	n2	DM1	dm2	H1	h
mm	mm	mm	mm	mm	mm			mm	mm	mm	mm
010.10.100	135	65	22	120	80	8	8	M8	M8	20	2	2
010.10.120	160	80	27	146	94	8	8	M8	M8	23	4	3
010.10.150	200	100	30	180	120	8	8	M8	M8	25	5	5
010.10.180	234	124.5	36	214	144.5	8	8	M8	M8	30.5	5.5	7
010.15.100	135	65	22	120	80	8	8	M8	M8	20	2	2
010.15.120	160	80	27	146	94	8	8	M8	M8	23	4	3
010.15.150	200	100	30	180	120	8	8	M8	M8	25	5	5
010.15.180	234	124.5	36	214	144.5	8	8	M8	M8	30.5	5.5	7
010.20.200	280	120	60	248	152	12	12	M14	M14	50	10	19
010.20.224	304	144	60	272	176	12	12	M14	M14	50	10	21
010.20.250	330	170	60	298	202	18	18	M14	M14	50	10	23
010.20.280	360	200	60	328	232	18	18	M14	M14	50	10	26
010.20.315	408	222	60	370	260	10	10	M16	M16	50	10	35
010.25.315	408	222	70	372	258	20	20	M16	M16	60	10	41
010.20.355	448	262	60	410	300	10	10	M16	M16	50	10	40
010.25.355	448	262	70	412	298	20	20	M16	M16	60	10	47
010.20.400	493	307	60	455	345	12	12	M16	M16	50	10	45
010.25.400	493	307	70	457	343	20	20	M16	M16	60	10	54
010.20.450	543	357	60	505	395	12	12	M16	M16	50	10	51
010.25.450	543	357	70	507	393	20	20	M16	M16	60	10	61
010.20.500	593	407	60	555	445	14	14	M16	M16	50	10	56
010.30.500	602	398	80	566	434	20	20	M16	M16	70	10	89
010.20.560	656	464	70	618	502	14	14	M16	M16	60	10	78
010.30.560	662	458	80	626	494	20	20	M16	M16	70	10	100
010.20.630	726	534	70	688	572	16	16	M16	M16	60	10	86
010.30.630	732	528	80	696	564	24	24	M16	M16	70	10	118
010.20.710	806	614	70	768	652	18	18	M16	M16	60	10	99
010.30.710	812	608	80	276	644	24	24	M16	M16	70	10	131
010.20.800	896	704	70	858	742	20	20	M16	M16	60	10	112
010.25.800	908	692	78	864	736	18	18	M20	M20	68	10	143
010.40.800	922	678	100	878	722	30	30	M20	M20	90	10	220
010.25.900	1008	792	78	964	836	20	20	M20	M20	68	10	220
010.40.900	1022	778	100	978	822	30	30	M20	M20	90	10	240
010.25.1000	1108	892	78	1064	936	24	24	M20	M20	68	10	240
010.32.1000	1124	876	90	1074	926	24	24	M22	M22	80	10	200
010.40.1000	1122	878	100	1078	922	36	36	M20	M20	90	10	270
010.32.1120	1244	996	90	1194	1046	28	28	M22	M22	80	10	250
010.40.1120	1242	998	100	1198	1042	36	36	M20	M20	90	10	300
010.32.1250	1374	1126	90	1324	1176	32	32	M22	M22	80	10	250
010.40.1250	1394	1108	102	1336	1164	32	32	M24	M24	90	12	230
010.45.1250	1390	1110	110	1337	1163	40	40	M24	M24	100	10	420
010.32.1400	1524	1276	90	1474	1326	36	36	M22	M22	80	10	250
010.40.1400	1544	1258	102	1486	1314	36	36	M24	M24	90	12	280
010.45.1400	1540	1260	110	1487	1313	40	40	M24	M24	100	10	480
010.40.1600	1744	1458	102	1686	1514	40	40	M24	M24	90	12	300
010.45.1600	1740	1460	110	1687	1513	45	45	M24	M24	100	10	550
010.40.1800	1944	1658	102	1886	1714	44	44	M24	M24	90	12	560
010.45.1800	1940	1660	110	1887	1713	45	45	M24	M24	100	10	610

1.无齿转盘轴承的优点

　　
　　承载能力强：无齿转盘轴承可承受较大的径向和轴向负荷，并能承受瞬间的较大冲击负荷。
　　
　　旋转精度较高：无齿转盘轴承具有良好的旋转精度，能满足各种复杂的运动状态和工作环境的需求。
　　
　　安装方便：无齿转盘轴承的结构紧凑、体积小，易于安装和维护。
　　
　　寿命长：无齿转盘轴承的滚珠和滚道采用质量较高的材料和特殊处理工艺，使其寿命长。

　　2.无齿转盘轴承的应用

　　
　　无齿转盘轴承广泛应用于各种大型机械设备中，主要包括以下几个方面：
　　
　　工程机械：无齿转盘轴承可以用于各种挖掘机、推土机、装载机、履带式起重机、混凝土泵车、旋挖钻机等工程机械设备上，以实现设备的平稳旋转和承载能力。
　　
　　物流机械：无齿转盘轴承可以用于各种堆垛机、龙门吊、汽车起重机等物流机械设备上，以实现设备的平稳旋转和承载能力，提高物流设备的效率和稳定性。
　　
　　港口机械：无齿转盘轴承可以用于各种港口机械设备上，如港口起重机、港口门机、集装箱起重机等，以实现设备的平稳旋转和承载能力，提高港口作业效率和安全性。
　　
　　冶金机械：无齿转盘轴承可以用于各种冶金机械设备上，如钢铁生产设备、铝厂设备等，以实现设备的平稳旋转和承载能力，提高生产效率和稳定性。
　　
　　建筑机械：无齿转盘轴承可以用于各种建筑机械设备上，如塔吊、混凝土泵车、隧道掘进机等，以实现设备的平稳旋转和承载能力，提高建筑设备的效率和安全性。
　　
　　环保机械：无齿转盘轴承可以用于各种环保机械设备上，如垃圾处理设备、环保污水处理设备等，以实现设备的平稳旋转和承载能力，提高环保设备的效率和稳定性。
