CRBH高刚性型十字交叉滚子轴承
尺寸参数
产品介绍
高刚性形交叉滚子轴承V的内外圈均为一体结构（非剖分），不易产生安装误差等，高精度、高刚性。而且，滚子和滚子之间装有分离器，旋转顺畅，也适合转速较高的用途。此款轴承被广泛用于需要小型高刚性和高旋转精度的产业用机器人，机床及医疗设备等的旋转部。也制作不锈钢轴承和内外圈设有安装孔的轴承.我们的技术部门会协助您进行选型及咨询，请联系：135 0379 0601（微信同号）。

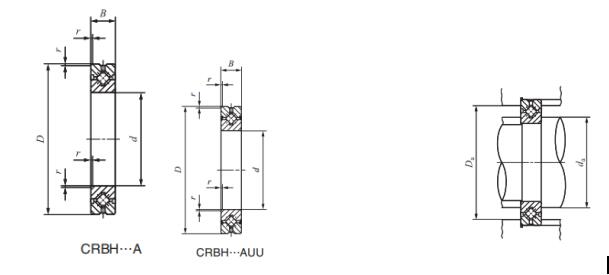

CRBH高刚性型十字交叉滚子轴承型号尺寸与技术参数
|
轴径 mm |
公称型号 |
主要尺寸 mm |
安装尺寸mm |
基本额定载荷（径向） |
质量 |
||||||
|
内径 d |
外径 D |
宽度 B |
rmin |
滚柱节圆直径 dp |
|
|
动C kN |
静 kN |
kg |
||
20 |
CRBH208A |
20 |
36 |
8 |
0.3 |
27.5 |
24 |
31 |
2.91 |
2.43 |
0.04 |
25 |
CRBH258A |
25 |
41 |
8 |
0.3 |
32.5 |
29 |
36 |
3.12 |
2.81 |
0.05 |
30 |
CRBH3010A |
30 |
55 |
10 |
0.3 |
42.5 |
36.5 |
48.5 |
7.6 |
8.37 |
0.12 |
35 |
CRBH3510A |
35 |
60 |
10 |
0.3 |
47.5 |
41.5 |
53.5 |
7.9 |
9.13 |
0.13 |
40 |
CRBH4010A |
40 |
65 |
10 |
0.3 |
52.5 |
46.5 |
58.5 |
8.61 |
10.6 |
0.15 |
45 |
CRBH4510A |
45 |
70 |
10 |
0.3 |
57.5 |
51.5 |
63.5 |
8.86 |
11.3 |
0.16 |
50 |
CRBH5013A |
50 |
80 |
13 |
0.6 |
65 |
56 |
74 |
17.3 |
20.9 |
0.29 |
60 |
CRBH6013A |
60 |
90 |
13 |
0.6 |
75 |
66 |
84 |
18.8 |
24.3 |
0.33 |
70 |
CRBH7013A |
70 |
100 |
13 |
0.6 |
85 |
76 |
94 |
20.1 |
27.7 |
0.38 |
80 |
CRBH8016A |
80 |
120 |
16 |
0.6 |
100 |
88 |
112 |
32.1 |
43.4 |
0.74 |
90 |
CRBH9016A |
90 |
130 |
16 |
0.6 |
110 |
98 |
122 |
33.1 |
46.8 |
0.81 |
100 |
CRBH10020A |
100 |
150 |
20 |
0.6 |
125 |
110 |
140 |
50.9 |
72.2 |
1.45 |
110 |
CRBH11020A |
110 |
160 |
20 |
0.6 |
135 |
120 |
150 |
52.4 |
77.4 |
1.56 |
120 |
CRBH12025A |
120 |
180 |
25 |
1 |
150 |
132 |
168 |
73.4 |
108 |
2.62 |
130 |
CRBH13025A |
130 |
190 |
25 |
1 |
160 |
142 |
178 |
75.9 |
115 |
2.82 |
140 |
CRBH14025A |
140 |
200 |
25 |
1 |
170 |
152 |
188 |
81.9 |
130 |
2.96 |
150 |
CRBH15025A |
150 |
210 |
25 |
1 |
180 |
162 |
198 |
84.3 |
138 |
3.16 |
200 |
CRBH20025A |
200 |
260 |
25 |
1 |
230 |
212 |
248 |
92.3 |
169 |
4.0 |
250 |
CRBH25025A |
250 |
310 |
25 |
1.5 |
280 |
262 |
298 |
102 |
207 |
4.97 |

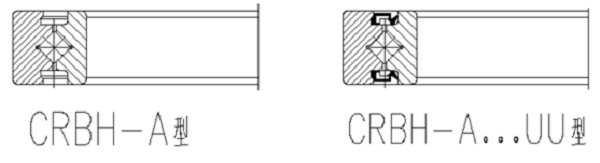

注：普瑞斯同时也提供附带密封圈的CRBH-A...UU型。
